UF300-ZSE (nastavené parametre pre ZSE) - sieťová ochrana odporúčaná pre FVE do 99,99kW

Nastavenie UF300 sa robí cez USB pripojenie k UF300, ktoré je dodávané ako príslušenstvo. (nie je súčasťou balenia !!!)

POZOR !!!  pri FVE elektrárňach nad 10kW (firmy) distribučky často vyžadujú počas funkčnej skúšky zmeniť čas odpínania na čas testu. Preto budete pravdepodobne potrebovať aj USB kábel.  Pri domácnostiach sa testy nerobia, postačí iba prehlásenie o nastavení UF300.

UF300 je nastavené pre ZSD.

Zariadenie slúži na samočinné odpojenie fotovoltaickej alebo inej elektrárne od rozvodnej siete, v prípade jej poruchy. Meria frekvenciu a napätie vo všetkých fázach a pri odchýlke mino povolené medze po nastavenom čase odpína. K opätovnému pripojeniu dôjde po nastavenej dobe po odznení poruchy. Montuje sa na DIN lištu, umožňuje prevádzku v jednofázovom aj trojfázovom režime. Montáž vykonáva pracovník s príslušnou elektrotechnickou kvalifikáciou.

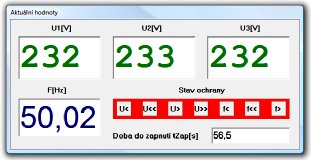

UF300 obsahuje relé, ktoré cez stýkač pripája FVE k sieti. Meria napätie v jednej alebo v troch fázach (je možné zvoliť) a frekvenciu, pre obe veličiny je možné nastaviť dve sady medzí a ku každej čas vybavenia. Nastavenie sa vykonáva pomocou PC, cez rozhranie USB, ktoré je dodávané ako príslušenstvo. PC aplikácia ďalej zobrazuje aktuálne hodnoty meraných veličín a stav prístroja. Ďalej je možné vyčítať až históriu o správaní prístroja. Aktuálny stav ochrany je indikovaný dvoma LED diódami.
