AKL 125
- Obj. čislo: 07612501

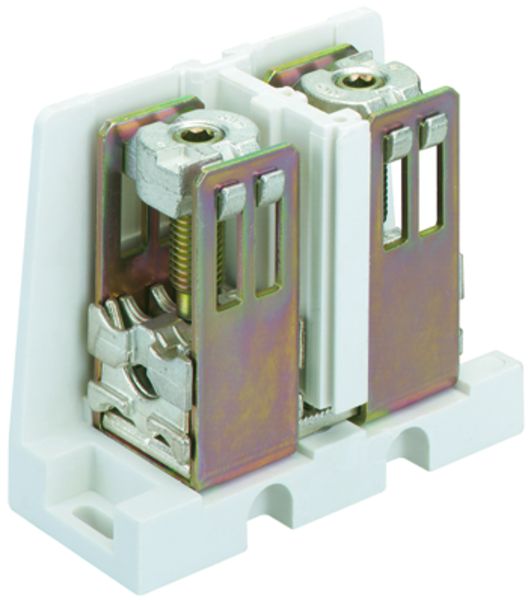

Prípojná svorka
AKL 125
- Pripojovacia svorka, 1-pólová, radiateľná, pre jednožilové aj viacžilové vodiče a pre lamelovú plochú meď.
- 250 A, pre vodiče CU 1x (35-150) re/rm/se/sm, 2x (16-70)re/rm/se/sm, pre vodiče AL 1x (35-150)re/se, 1x (50 -120)sm, 2x (16-70)re/sa, 2x (35-50)sm.
- Rozmery: 40x115x105 mm.
Elektrické vlastnosti
- Počet pólov: 1.
- Chránené proti dotyku: nie.
- Pripojenie 1: Druh pripojenia: Skrutky.
- Pripojenie 1: dĺžka odizolovania: 30 mm.
- Pripojenie 1: svorkové miesta na pól: 2.
- Pripojenie 1: Hodí sa pre vodiče CU: 1.
- Pripojenie 1: Hodí sa pre vodiče AL: 1.
- Pripojenie 1: Pripojiteľný prierez vodiča jednodrôtový (min): 16 mm2.
- Pripojenie 1: Pripojiteľný prierez vodiča jednodrôtový (max): 50 mm2.
- Pripojenie 1: Pripojiteľný prierez vodiča viacdrôtový (min): 16 mm2.
- Pripojenie 1: Pripojiteľný prierez vodiča viacdrôtový (max): 150 mm2.
- Pripojenie 2: Druh pripojenia: Skrutky.
- Pripojenie 2: Dĺžka odizolovania: 30 mm.
- Pripojenie 2: Svorkové miesta na pól: 2.
- Pripojenie 2: Hodí sa pre vodiče CU: 1.
- Pripojenie 2: Hodí sa pre vodiče AL: 1.
- Pripojenie 2: Pripojiteľný prierez vodiča jednodrôtový (min): 16 mm2.
- Pripojenie 2: Pripojiteľný prierez vodiča jednodrôtový (max): 50 mm2.
- Pripojenie 2: Pripojiteľný prierez vodiča viacdrôtový (min): 16 mm2.
- Pripojenie 2: Pripojiteľný prierez vodiča viacdrôtový (max): 70 mm2.
Materiálové vlastnosti
- Pevnosť žhaviaceho drôtu podľa EN 60695-2-11: 960 °C.
- Priemyselná kvalita: nie.
